产品概述
90度弯角快速接头

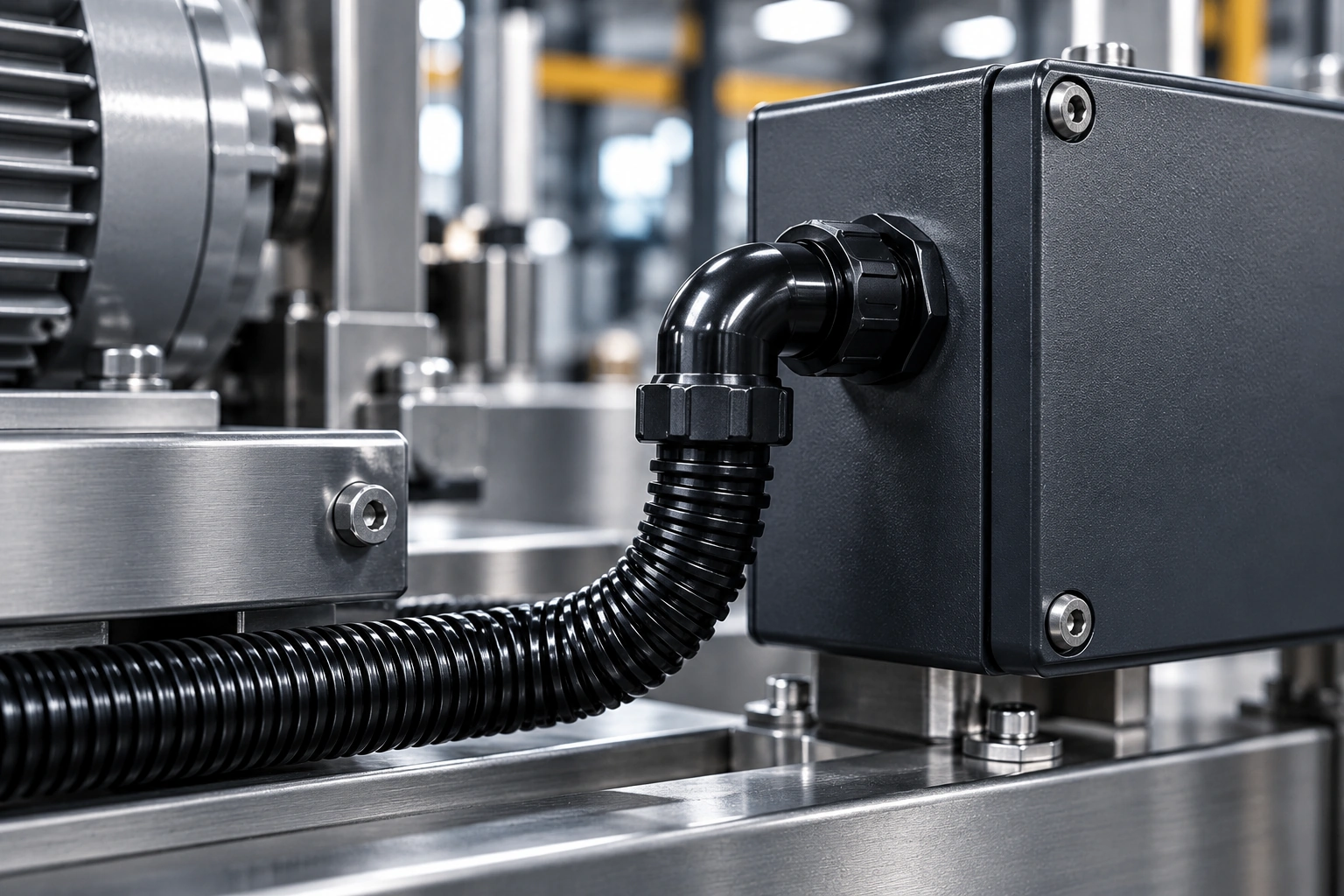

90°弯角结构可在空间受限位置改变线束走向，减少入口处的急弯和装配干涉，同时保留快速插拔的安装优势。
选型时请核对工作温度、线束尺寸、弯曲半径与安装环境。
主体材质
PA66
防护等级
IP68-10
螺纹
PG 螺纹

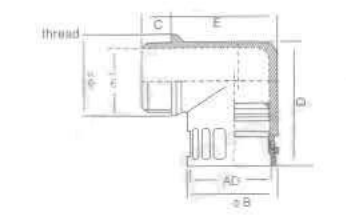

尺寸与结构图
标注保留源图；如需高清工程图，请提供 CAD 或矢量原稿。
规格参数 01
| 螺纹 | 规格 | 软管型号 | 波纹管规格 | 螺纹外径 | 螺纹长度 | 包装 |
|---|---|---|---|---|---|---|
| PG7 | PG7-AD10 | AD10 | 1/4"管 | 12.5 | 8.5 | 50 |
| PG9 | PG9-AD13 | AD13 | 5/16"管 | 15.2 | 10 | 50 |
| PG11 | PG11-AD15.8 | AD15.8 | 3/8"管 | 18.6 | 12.5 | 50 |
| PG13.5 | PG13.5-AD15.8 | AD15.8 | 3/8"管 | 20.4 | 12.5 | 50 |
| PG13.5-AD18.5 | AD18.5 | 3/8"管 | 20.4 | 12.5 | 50 | |
| PG16 | PG16-AD21.2 | AD21.2 | 1/2"管 | 22.5 | 13 | 50 |
| PG21 | PG21-AD25 | AD25 | 3/4"管 | 28.3 | 13 | 50 |
| PG21-AD28.5 | AD28.5 | 3/4"管 | 28.3 | 13 | 20 | |
| PG29 | PG29-AD34.5 | AD34.5 | 1"管 | 37 | 14 | 10 |
| PG36 | PG36-AD42.5 | AD42.5 | 11/4"管 | 47 | 15 | 10 |
| PG42 | PG42-AD42.5 | AD42.5 | 11/4"管 | 54 | 16 | 10 |
| PG48 | PG48-AD54.5 | AD54.5 | 2"管 | 59.3 | 16 | 10 |
同类产品
规格数据来自原始工作簿；图片为展示或示意，实际规格以最终确认资料为准。
